Nejlepší společnosti OSAT v letech 2023-2024: Shromáždění, testování a tržní výhled
2025-09-26 14183

Katalog

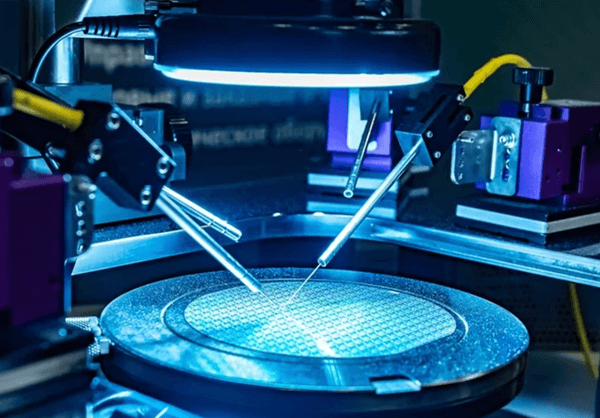

Obrázek 1.. Sestavovací a testovací zařízení polovodiče

Krok za krokem sestavy polovodičů a testu

Polovodičová zařízení nenechávají továrnu ve formě oplatky.Procházejí podrobným procesem sestavy a testu, který transformuje křemík, zemře na odolné a spolehlivé komponenty.Každý krok zajišťuje výkon, konzistenci a připravenost pro integraci do elektronických produktů.

Krok 1: Dicing oplatky

Proces začíná po výrobě front-end oplatky.Destička je pečlivě zapisována a nakrájena na jednotlivé žetony, známé jako Dies.Tento krok vyžaduje přesnost, aby se zabránilo poškození obvodů při přípravě každé matrice na montáž.

Krok 2: Připojte se a spojujete

Každá matrice je poté namontována na substrátu nebo olověném rámu s adhezivními materiály.Chcete-li vytvořit elektrická připojení, ultra jemné kovové dráty vyrobené ze zlata, mědi, hliníku nebo cínu propojují polštářky pro matrici s vodiči balíčku.V některých případech poskytuje vodivá pryskyřice připojení.Tento krok tvoří elektrické dráhy, které umožňují fungování čipu.

Krok 3: zapouzdření a dokončení

Po spojení se zařízení zapouzdřuje ochrannými formovacími sloučeninami, které chrání před mechanickým stresem a poškozením životního prostředí.Postupy po zpracování, jako je vytvrzování, ořezávání, formování, pokovování a značení, dokončují balíček.V této fázi má polovodičové zařízení konečný tvar.

Krok 4: Testování a balení

Hotový balíček podstupuje kontrolu a elektrické testování za účelem ověření kvality a funkčnosti.Pouze produkty, které splňují přísné standardy, se přesouvají do konečné fáze balení před odesláním na zákazníky po celém světě.

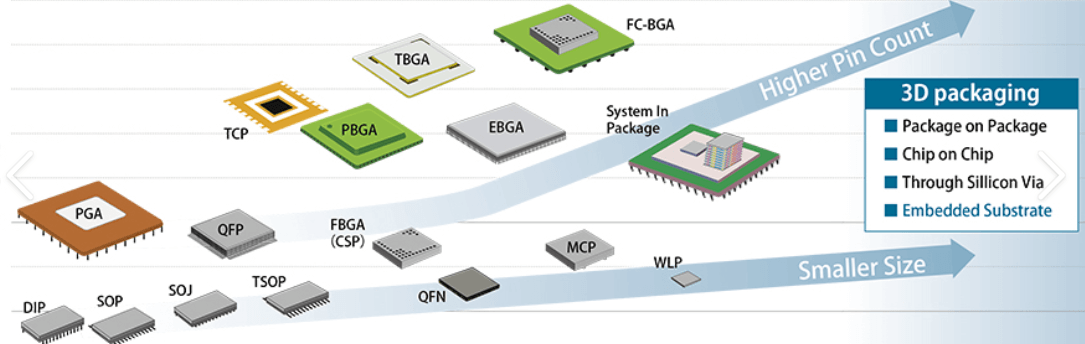

Obrázek 2. typy polovodičových balíčků

Typy polovodičových balíčků

Polovodičová zařízení používají různé formáty balení, které definují, jak jsou namontovány, připojeny a chráněny.Tyto balíčky ovlivňují výkon, velikost a spolehlivost a lze je seskupit do tří hlavních kategorií:

Pin vložení balíčků

Balíčky skrz hole, jako je dip (duální in-line balíček), se snadno manipulují a odolné pro prototypování.Větší možnosti, jako je PGA (Pin Grid Array), poskytují vyšší počet kolíků pro mikroprocesory a logická zařízení.

Balíčky na povrch

Tyto kompaktní balíčky jsou navrženy tak, aby byly připájeny přímo na PCB, dominují moderní elektronice.Mezi příklady patří SOP (malý obrysový balíček) pro paměť a logické ICS, QFP (Quad Flat Package) pro procesory a ovladače a CSP (balíček Chip Scale, např. FBGA) pro mobilní a kompaktní zařízení.

Pokročilé balíčky

Možnosti vysokých výkonů zahrnují rodiny BGA (pole míčové mřížky) pro hustá připojení, 3D balicí technologie, jako je Pop, Chip-on-Chip a TSV pro naskládanou integraci, a SIP/MCP pro kombinaci více komponent do jednoho balíčku.

Výše uvedený obrázek ukazuje tento vývoj, od menších řešení, jako jsou QFN, WLP a CSP pro mobilní zařízení po formáty s vysokým počtem pinů, jako jsou PGA, BGA a SIP pro procesory a paměť.Zdůrazňuje také 3D obaly, které kombinuje miniaturizaci s vysokou hustotou pro elektroniku nové generace.

Zpráva o příjmech Global OSAT 2023–2024

OSAT (outsourcovaný sestava polovodičů a test) pokračuje ve své ústřední roli v polovodičovém dodavatelském řetězci.V roce 2024 dosáhly kombinované příjmy 10 nejlepších společností OSAT na světě asi 41,56 miliard USD, což z roku 2023 představovalo zhruba 3 % meziroční růst.

Níže je srovnávací tabulka pokrývající 2023 a 2024:

Přehled globálních vůdců v polovodičovém balení a testování

V roce 2024 vygenerovalo 10 nejlepších společností OSAT více než 41 miliard dolarů, přičemž celkový trh byl v hodnotě více než 43 miliard dolarů.Asie zůstává středem odvětví, přičemž Tchaj -wan a Čína vedou v kapacitě i růstu.Následující část zdůrazňuje nejvyšší globální vůdce a podrobně popisuje jejich silné stránky, globální přítomnost a příspěvky k pokračujícímu růstu tohoto odvětví.

Top 1. ASE (Advanced Semiconductor Engineering)

ASE se sídlem v Kaohsiungu na Tchaj -wanu je největším poskytovatelem OSAT na světě a představuje téměř polovinu příjmů průmyslu.Společnost ASE byla založena v roce 1984 a vybudovala si pověst tím, že sloužila více než 90 procentům globálních elektronických společností.Její odborné znalosti zahrnuje balení na úrovni oplatky, balení čipu na úrovni oplatky, flip-chip, integrace 2,5D a 3D, balení a spojování měděného drátu.

Společnost provozuje hlavní zařízení na Tchaj -wanu, Číně, Koreji, Japonsku, Malajsii a Singapuru, podporované kancelářemi po celém světě.ASE nadále výrazně investuje do pokročilého obalu, aby zůstala před rostoucí konkurenci, zejména z rychle se rozšiřujících čínských firem OSAT.

Top 2. Technologie Amkor

Amkor Technology se sídlem v Arizoně je celosvětově druhou největší společnost OSAT.Založena v roce 1968, nabízí kompletní služby na klíč, včetně návrhu balíčků, sondy oplatky, přerozdělení, montáže a konečného testování.Amkor je vysoce konkurenceschopný v balení a tepelném kompresním vazbě na úrovni oplatky, které jsou nezbytné pro vysoce výkonné čipy.

Společnost rozšířila svůj globální dosah prostřednictvím akvizic, zejména japonského J-zařízení a evropského nania.Dnes Amkor provozuje továrny po celé Asii a Evropě a slouží klientům ve více odvětvích, včetně mobilních, automobilových a komunikací.

Top 3. JCET Group

JCET je největší společnost OSAT v pevninské Číně a řadí se na třetí místo na celém světě.Společnost JCET byla založena v roce 1972 a stala se lídrem v oblasti integrace systémů v balíčku, nárazu oplatky a komplexních testovacích služeb.Společnost provozuje sedm výrobních základů a šest středisek výzkumu a vývoje po celé Číně, Singapuru, Koreji a Spojených státech.

Každý web má specializovanou roli, od špičkových obalů v Singapuru až po nákladově efektivní produkci v Suqian a Chuzhou.Rychlý růst JCET odráží domácí poptávku a širší strategii Číny při budování soběstačnosti v pokročilé výrobě polovodičů.

Top 4. Tongfu Microelectronics (TFME)

Microelectronics Tongfu, založená v roce 1997 a se sídlem v Číně Jiangsu, je na čtvrtém místě mezi poskytovateli OSAT.Společnost se zaměřuje na balení pro vysoce výkonné výpočetní techniky, paměť, automobilové a energetické aplikace.Mezi jeho schopnosti patří balení na úrovni oplatky, náraz, flip-chip, BGA a testování systému.

Hlavní milník přišel v roce 2016, kdy se TFME spojila s AMD na získání balicích zařízení v Suzhou a Penangu.To posílilo jeho přítomnost globálního dodavatelského řetězce a rozšířilo své technologické portfolio.Dnes je TFME klíčovým hráčem v pokročilém obalu pro řešení AI a vysoká šířka paměti.

Top 5. PowerTech Technology Inc. (PTI)

PTI se sídlem na Tchaj -wanu a založená v roce 1997 se specializuje na paměťové balení a testování.Jeho služby pokrývají TSOP, QFN, BGA, balíčky na balíčku, moduly s více čipy a sestavení paměťových karet.Společnost také poskytuje sondování oplatky a testování IC.

PTI vybudovala silnou globální přítomnost a sloužila zákazníkům v Asii, Evropě a Americe.Jeho odbornost v oblasti obalu paměti ji umístila jako strategický partner pro mnoho předních polovodičových společností.

Top 6. Huatian Technology

Huatian Technology, založená v roce 2003 v Číně Gansu, se rychle stala jedním z nejlepších tří poskytovatelů OSAT v pevninské Číně.Společnost nabízí více než 200 typů služeb balení a testování s schopnostmi v SIP, balení na úrovni oplatky a technologiemi fan-out.

Huatian rychle rozrostl tím, že rozšířil kapacitu a investoval do výzkumu pokročilého balení.Jeho silná domácí poptávka a vládní podpora z něj učinily jednu z nejrychleji rostoucích společností OSAT po celém světě.

Top 7. King Yuan Electronics Co. (KYEC)

KYEC se sídlem v Hsinchu na Tchaj -wanu byl založen v roce 1987 a je hlavním hráčem v testování polovodičů.Mezi jeho služby patří sondování oplatky, závěrečné testování IC a mletí oplatky a natočení.Testování představuje většinu svých příjmů, díky čemuž je KYEC jedním z největších poskytovatelů testovacích služeb v odvětví OSAT.

Top 8. ChipMos Technologies

Společnost ChipMOS byla založena v roce 1997 a specializuje se na balení a testování vysokofrekvenční a vysoce hustoty paměti a komunikace.Je to obzvláště silné v LCD ovladač IC Packaging, kde se umístí na druhém po celém světě.

Společnost ChipMos slouží široké zákaznické základně, včetně návrhářů čipů Fabless, integrovaných výrobců zařízení a Foundries Semiconductor Foundries.Jeho zaměření na specializované segmenty z něj činí životně důležitým dodavatelem v globálním elektronickém ekosystému.

Top 9. Chipbond Technology

ChipBond, také se sídlem v Hsinchu a založený v roce 1997, se zaměřuje na balení IC řidiče.Společnost poskytuje nárazníky, redistribuční vrstvy, povrchové ošetření oplatky, dikaci a balení a testování back-end.

Jeho operace jsou rozděleny do dvou hlavních zařízení: závod Lihsin pro nárazníky oplatky a závod na prosperitu pro testování a konečné obaly.Specializace společnosti Chipbond na přerozdělování a náraznících technologií posiluje svou roli v pokročilém polovodičovém obalu.

Top 10. Group Utac

UTAC se sídlem v Singapuru a založený v roce 2010 je považován za globální vůdce v automobilovém a průmyslovém polovodičovém obalu.Mezi jeho služby patří balení na úrovni oplatky, balení systému, integrace MEMS a senzoru a balení napájecího zařízení.

Společnost rozšířila svou kapacitu získáním balicích závodů Panasonic v Indonésii, Malajsii a Singapuru.Více nedávno, Utac získal pozornost pro své pokročilé technologie automobilových balení a umístil ji mezi tři nejlepší poskytovatele v tomto sektoru.

Trendy na trhu řídí růst OSAT

Odvětví OSAT se pohybuje do nové fáze, protože se technologie a požadavky zákazníků nadále vyvíjejí.Společnosti se již nezaměřují pouze na poskytování standardního balení a testování.Místo toho pracují na pokročilých řešeních, která vyhovují rostoucím potřebám AI, 5G, elektrických vozidel a vysoce výkonných počítačů.Tyto trhy vyžadují čipy, které jsou menší, silnější a schopné zvládnout tvrdší podmínky.

Další důležitý posun se děje v tom, jak jsou čipy navrženy.Použití chipletů a 3D balení se stává běžnější a umožňuje rychlejší výrobu, nižší náklady a větší flexibilitu.Zároveň zákazníci chtějí kratší dodací lhůty a spolehlivější dodavatelské řetězce, což mění, jak a kde společnosti OSAT zřídily své továrny.Udržitelnost se také stává prioritou, protože elektronický průmysl hledá zelenější a efektivnější řešení.

Mezi klíčové trendy, které řídí růst OSAT, patří:

• • Umělá inteligence a vysoce výkonná výpočetní technika: Pro čipy, které zpracovávají obrovské množství dat rychle a efektivně, je zapotřebí pokročilé balení.

• • Sítě 5G a 6G: Poptávka po rychlejších, vysokých pásmových šířkách čipů zvyšuje používání návrhů na úrovni oplatky a systémových balení.

• • Elektrická vozidla a automobilová elektronika: Čipy musí být odolné a splňovat přísné bezpečnostní standardy a tlačit firmy OSAT, aby zlepšily testování a spolehlivost.

• • Chiplel a 3D balení: Rozdělení velkých čipů do menších jednotek a jejich stohování zlepšuje škálovatelnost, výkon a nákladovou efektivitu.

• • Diverzifikace dodavatelského řetězce: Zákazníci očekávají rychlejší doručení a regionální výrobu, aby se zabránily globálním narušením.

• • Udržitelnost: Ekologické materiály, úspory energie a snižování odpadu se stávají konkurenčními výhodami.

Tyto trendy ukazují, že společnosti OSAT musí zůstat inovativní a také budovat silné a flexibilní operace.Ti, kteří se rychle přizpůsobují a vedou v pokročilém obalu, budou dobře umístěny pro dlouhodobý úspěch.

Budoucí výhled pro průmysl OSAT

Odvětví OSAT je nastaveno tak, aby neustále rostlo po roce 2025, protože se zvyšuje poptávka pro procesory AI, integraci paměti a automobilové čipy.Pokročilé obaly, jako jsou návrhy založené na 2,5D, 3D a Chiplete, se stanou standardem a přinutí společnosti, aby investovaly do nových technologií.

Růst bude také formován regionální expanzí za účelem zabezpečení dodavatelských řetězců, větší spolupráce mezi OSAT a chipmakery a silnějším zaměřením na udržitelnost.Poskytovatelé OSAT s digitalizovanými továrnami a zelenějšími operacemi přecházejí z dodavatelů služeb k strategickým partnerům v globálním polovodičovém ekosystému.
