Senzory světla jsou elektronické komponenty, které detekují a měří jas v prostředí.Jejich vývoj se datuje až do počátku 20. století, kdy objev fotoelektrického efektu Alberta Einsteina v roce 1905 položil základ pro moderní technologii senzací světla.Pochopení jejich pracovního principu a typů nám pomáhá zjistit, proč lehké senzory zůstávají v moderní technologii důležité.

Katalog

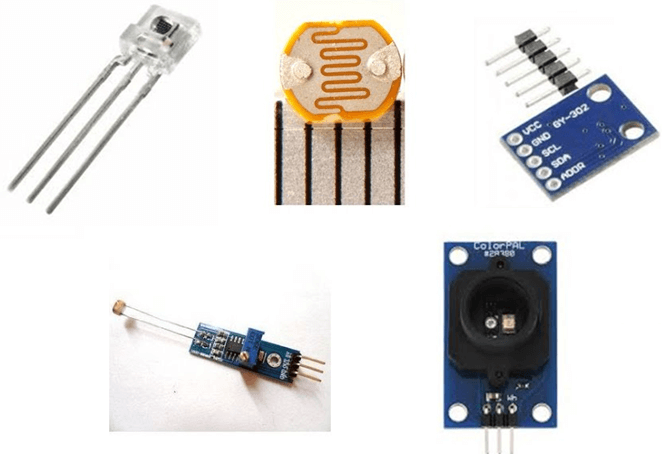

Obrázek 1. senzory světla

Co je to lehký senzor?

Světelný senzor, také nazývaný fotoelektrické zařízení nebo fotosenzor, je elektronická součást, která detekuje a měří světlo.Vytváří elektrický výstupní signál, který představuje intenzitu světla zasahujícího jeho povrch.Termín „světlo“ v této souvislosti zahrnuje infračervené, viditelné a ultrafialové vlnové délky elektromagnetického spektra.

Senzory světla jsou pasivní zařízení, což znamená, že negenerují světlo, ale reagují na externí zdroje.Když fotony zasáhnou senzor, jsou přeměněny na elektrický signál, což umožňuje zařízení měřit jas nebo změny v osvětlení.Tato jednoduchá konverze způsobuje, že senzory světla jsou životně důležité v aplikacích, které vyžadují přesné sledování úrovní světla.

Měření rozsahu senzoru světla

Senzory světla jsou navrženy tak, aby detekovaly široké rozpětí úrovní jasu, od intenzivního venkovního slunečního světla po velmi nízké vnitřní nebo noční osvětlení.

Prostředí / Zdroj	Typický Iluminance (Lux)	Poznámky
Outdoor - přímý sluneční světlo	80 000 - 100 000	Nejjasnější přirozené světlo, čistý letní den
Outdoor - Stín/zataženo	1 000 - 20 000	Denní světlo bez přímé slunce
Outdoor - plné Měsíční noc	0,1 - 0,3	Velmi slabé světlo, vyžaduje citlivé senzory
Indoor - Kanceláře/učebny	300 - 1 000	Navrženo pro produktivita a viditelnost
Indoor - Living pokoje	100 - 300	Komfortní Obecné osvětlení
Vnitřní - s denní světlo	300 - 550	Přirozené světlo v kombinaci s vnitřním osvětlením
Žácivý lampy	10 - 15 lumenů na watt	Nízká účinnost, vyšší spotřeba energie
Fluorescenční lampy	40 - 90 lumenů na watt	3–4x více efektivní než žárovku

Jak funguje senzor světla?

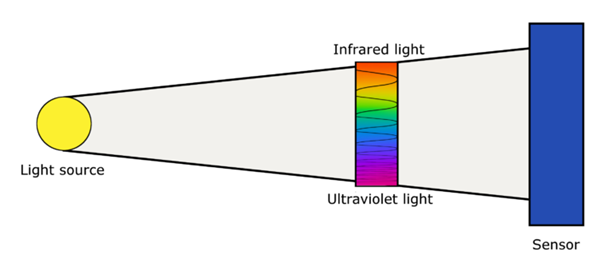

Obrázek 2. Princip pracovního snímače světla

Senzory světla pracují detekováním světla ze zdroje, jako je slunce nebo lampa, a přeměnou na elektrický signál.Příchozí světlo zahrnuje různé části spektra, jako je ultrafialové (UV), viditelné a infračervené (IR).Když tyto fotony zasáhnou fotosenzitivní materiál senzoru, spustí fotoelektrický efekt, který mění elektrické vlastnosti materiálu.

Tato reakce se může zdát jako změna odporu, proudu nebo napětí.Senzor pak převádí tuto změnu na měřitelný výstup.Protože počáteční signál je často slabý, mnoho senzorů zahrnuje zesilovač pro jeho posílení.V závislosti na návrhu může senzor vytvořit buď analogový výstup, který se hladce mění s intenzitou světla, nebo digitální výstup, který poskytuje jednoduché zapnutí/vypnuté nebo krokové hodnoty.

Prostřednictvím tohoto procesu zachycují senzory světelné energie z celého spektra a transformují je na spolehlivá elektronická data pro monitorování, kontrolní a automatizační systémy.

Funkce lehkého senzoru

• • Rozsah detekce: Měří světlo napříč infračervenými, viditelnými a ultrafialovými vlnovými délkami

• • Převod signálu: Převádí světelnou energii na elektrický signál, jako je napětí, proud nebo změna odporu

• • Režim provozu: Pasivní zařízení, která reagují na externí světlo, aniž by vytvořily vlastní

• • Citlivost: Vysoká citlivost na i malé změny v osvětlení

• • Měřící rozsah: Pracuje v podmínkách od velmi slabého světla (měsíční svit) až po jasné sluneční světlo

• • Doba odezvy: Senzory založené na polovodiči poskytují rychlou reakci na změny světla

• • Velikost a integrace: Kompaktní a snadno vložené do obvodů nebo zařízení

• • Spotřeba energie: Nízké spotřeby energie, vhodné pro přenosné a bateriové systémy

• • Trvanlivost: Navrženo pro dlouhodobou spolehlivost v různých prostředích

• • Adaptabilita prostředí: Funguje efektivně jak uvnitř, tak venku

• • Náklady: Sahá od levných LDR po pokročilé inteligentní senzory v závislosti na přesných potřebách

• • Kompatibilita: Pracuje s analogovými i digitálními elektronickými obvody

Typy senzorů světla

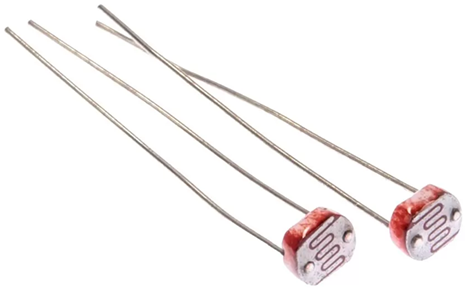

Obrázek 3. fotorezistory (rezistory závislé na světle / LDR)

Fotorezistory (světlo-závislé rezistory / LDR)

Fotorezistory, známé také jako světlo-závislé rezistory (LDR), jsou jednoduché a nákladově efektivní senzory světla.Jsou to pasivní zařízení vyrobená ze sulfidu kadmia, polovodičového materiálu, který mění odpor s intenzitou světla.Ve tmě může jejich odpor dosáhnout velmi vysokých hodnot, zatímco v jasném světle výrazně klesá.Tato předvídatelná změna je činí užitečnými pro detekci úrovně okolního světla.

Mezi běžná použití patří noční světla, solární pouliční lampy, venkovní časovače a základní měřiče světla.Jejich hlavní omezení jsou pomalá reakce na náhlé změny ve světle a sníženou přesnost při kolísách teploty.U aplikací, které vyžadují rychlejší nebo citlivější detekci, jsou obvykle preferovány jiné typy senzorů.

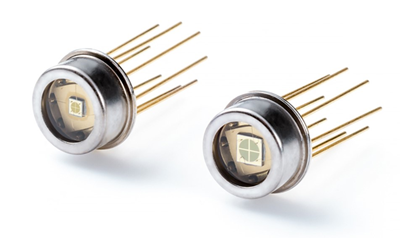

Obrázek 4. Fotodiody

Fotodiody

Fotodiody jsou aktivní polovodičová zařízení, která přeměňují světlo přímo na elektrický proud.Postaveny z křemíku nebo germania, pracují prostřednictvím fotoelektrického efektu, kde fotony zasáhnou páry polovodiče pro uvolňování polovodičů a produkují proud.

Jejich výstup je přímo úměrný intenzitě světla, takže je vysoce přesný a citlivý.Fotodiody se běžně používají v detektorech kouře, zdravotnických prostředcích, optických komunikačních systémech a solárním monitorovacím zařízení.Rychle reagují na změny světla, ale jejich současný výstup je malý a často vyžaduje zesílení.Přestože jsou přesnější než LDRS, mohou být také citlivější na ionty teploty v ariat a přicházejí za vyšší náklady.

Obrázek 5. Fototransistory

Fototransistory

Fototransistory fungují jako fotodiody, ale zahrnují vnitřní zesílení, díky čemuž jsou citlivější na světlo.Když fotony zasáhnou základní oblast, generují nosiče náboje, které jsou násobeny působením tranzistoru, což má za následek silnější výstup proudu.

Tyto senzory jsou oceněny pro jejich schopnost detekovat slabší světelné signály a pro snadnost integrace do obvodů.Často se používají v dálkových ovládacích prvcích, čítačích objektu, senzorů okolního světla a optických kodérů.Obvykle však reagují pomaleji než fotodiody a mohou zavádět vyšší hluk, což je méně účinné ve vysokorychlostní nebo ultracerentních aplikacích.

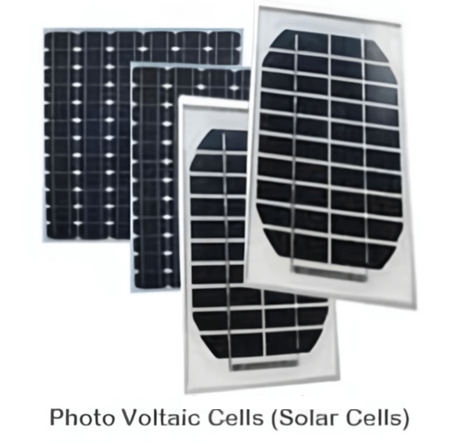

Obrázek 6. Solární články (fotovoltaické buňky)

Solární články (fotovoltaické buňky)

Solární články nebo fotovoltaické buňky jsou dobře známé pro generování výkonu, ale také fungují jako senzory světla.Vyrobeny z vrstvených polovodičových materiálů, obvykle křemíku, spoléhají na fotovoltaický efekt, aby při vystavení světlu vytvořily napětí.

Tyto buňky se používají v solárních panelech, kalkulačkách, venkovních osvětlovacích systémech a autonomních senzorch, které vyžadují vlastní výkon.I když jsou účinné pro přeměnu světla na použitelnou elektřinu, nejsou tak vhodné pro detekci jemných nebo rychlých změn v osvětlení.Jejich velikost a náklady také omezují jejich praktičnost, když jsou použity pouze pro snímání.

Photomultipliery a detektory s vysokou citlivostí

Pro detekci extrémně nízkých hladin světla, jako jsou jednotlivé fotony nebo slabé astronomické signály, jsou vyžadovány specializované senzory.Pro tyto situace jsou navrženy trubice fotomultiplieru (PMT) a lavinové fotodiody.Amplifikují drobné signály vytvořené, když fotony zasáhnou jejich povrch a vytvářejí měřitelné výstupy i v téměř tmavosti.

Tyto detektory se široce používají ve vědeckém výzkumu, lékařském zobrazování a astronomii.Nabízejí bezkonkurenční citlivost a rychlost, ale jsou křehké, drahé a vyžadují pečlivé zacházení.Kvůli jejich složitosti jsou obvykle vyhrazeny spíše pro pokročilé laboratorní nebo průmyslové aplikace než pro každodenní elektroniku.

Instalace a úvahy o lehkém senzoru

Výkon Světelných senzorů velmi závisí na správné instalaci.Správné umístění, výšku a zarovnání jsou klíčové pro spolehlivé hodnoty.

• • Umístění instalace - Nainstalujte senzor do středu oblasti pro vyváženou detekci.Udržujte jej od zrcadel, skla nebo lesklých povrchů, které odrážejí světlo.Zajistěte, aby byl pohled bez překážek a vyhýbejte se jeho umístění poblíž lamp, oken nebo světlíků, které mohou způsobit falešné hodnoty.

• • Výška instalace - Pro vnitřní použití, namontované senzory 2,5 až 3 metry vysoké.Ve větších místnostech mírně zvýší výšku.Venku, nainstalujte mezi 2,5 a 4 metry, bez okolních překážek.Správná výška zajišťuje přesné vzorkování okolního světla.

• • Lehké rušení - Nevystavujte senzory přímému slunečnímu světlu nebo umělým paprskům.Silné oslnění z lamp, LED světla nebo reflexních povrchů narušuje odečty.Vyberte místa, která představují normální podmínky osvětlení.

• • Úhel a zarovnání - Namontujte senzor kolmý k zemi.Vyvarujte se naklápění nebo nestabilních úchytů, protože to vede k zkresleným nebo nekonzistentním měřením.

• • Další klíčové faktory - Zvažte spektrální odezvu senzoru, aby odpovídala vašemu typu osvětlení, zejména s LED nebo fluorescenty.Pro změnu prostředí používejte modely s rychlou odezvou a širokou dynamickou řadou.Venkovní senzory by měly mít správné hodnocení IP, aby odolávaly prachu, vlhkosti a expozici UV.Pravidelná údržba je důležitá pro zabránění překážek v průběhu času.Orientace také záleží: Vyvarujte se přímého východu nebo západního slunečního světla a štítu proti toulavému světlu z okolních zdrojů, jako jsou Streetlamps.Vždy postupujte podle pokynů výrobce pro kalibraci a nastavení.

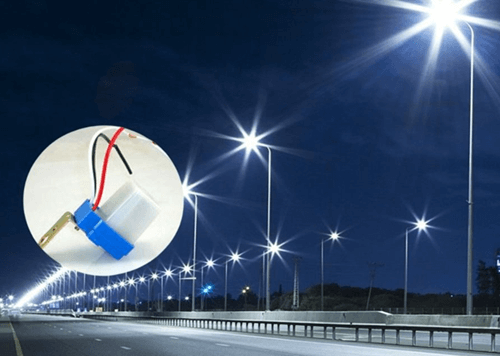

Obrázek 7. Automatické pouliční osvětlení se senzory světla

Aplikace světla senzoru

• • Automatické ovládání osvětlení: Světelný senzor automaticky přepíná pouliční světlomety, staví osvětlení nebo domácí systémy za zapnuté a vypnutí na základě okolního jasu.

• • Spotřební elektronika: V chytrých telefonech, tabletech a notebookech upravuje snímač světla jasné jasné hodnoty pro pohodlné prohlížení.

• • Bezpečnostní systémy: Světla aktivovaná pohybem a spouštěče alarmů se spoléhají na senzor světla k detekci změn v osvětlení.

• • Zemědělství: Skleníky používají ke sledování hladiny slunečního světla a regulují umělé osvětlení pro růst plodin.

• • Průmyslová automatizace: Světelný senzor pomáhá strojům detekovat přítomnost produktu a optimalizovat energeticky účinné osvětlení v továrnách.

• • Automobilové systémy: Moderní automobily používají senzory světelných senzorů pro automatické ovládání světlometů, osvětlení přístrojové desky a funkce asistenců řidiče.

• • Zdravotnická zařízení: Lékařské vybavení často zahrnuje senzor světla pro zlepšení zobrazování, diagnostiky a monitorování pacienta.

• • Solární energetické systémy: Světelný senzor sleduje intenzitu slunečního světla, aby maximalizoval účinnost solárního panelu.

• • Fotografie a videografie: Kamery se spoléhají na senzor světla pro kontrolu expozice, aktivaci blesku a vyvážení bílé.

• • Monitorování životního prostředí: Světelný senzor měří úroveň denního světla v meteorologických stanicích a nástrojích vědeckého výzkumu.

Výhody a nevýhody senzoru světla

Výhody senzorů světla	Nevýhody senzorů světla
Poskytnout Automatická kontrola osvětlení, snížení spotřeby energie	Lze ovlivnit prachem, nečistotami nebo překážkami, snižování přesnosti
Zlepšit pohodlí nastavením jasu bez manuálního vstupu	Může dát falešné Čtení v prostředích s reflexními povrchy
Zvýšit bezpečnost v bezpečnostní, automobilové a průmyslové systémy	Výkon může liší se v závislosti na typu a kvalitě senzoru
Kompaktní a snadné Integrovat se do elektronických zařízení	Omezený rozsah detekce ve srovnání s pokročilejšími systémy snímání
Nákladově efektivní Řešení pro mnoho aplikací	Citlivý na extrémní výkyvy počasí nebo teploty při používání venkovních
Rozšířit Životnost osvětlovacího zařízení zabráněním zbytečnému použití	Vyžadovat správné Instalace a kalibrace pro spolehlivý provoz

Použití senzoru světla s Arduinem

Po učení teorie pojďme vytvořit jednoduchý projekt Arduino pomocí fotorezistoru (lehký rezistor nebo LDR).Tento obvod detekuje změny v okolním světle a automaticky zapne nebo vypne LED.

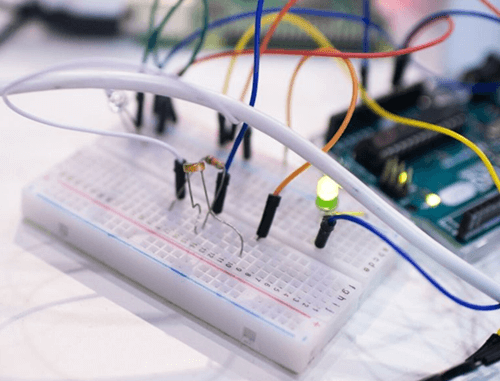

Obrázek 8. Senzor světla s projektem Arduino

Potřebné komponenty

• Rada Arduino (UNO, Nano nebo podobné)

• Fotorestor (LDR)

• 10 KΩ rezistor (pro dělič napětí)

• 1 LED

• 220 Ω Rezistor (pro LED)

• Dráty na prkénko a propojovací dráty

• USB kabel pro Arduino

Nastavení obvodu

• Připojte jednu nohu LDR k 5V.

• Připojte druhou nohu LDR k A0 na Arduino a na jednu nohu 10 KΩ rezistoru.

• Připojte druhou nohu odporu k GND (to vytváří dělič napětí).

• Připojte LED k pin 9 s odporem 220 Ω v sérii, poté k GND.

Shrnutí připojení:

• LDR + odpor → tvoří dělič napětí → výstup do A0

• LED → PIN 9 (přes 220 Ω Rezistor) → GND

Příklad kódu arduino

Jak to funguje?

LDR a rezistor tvoří dělič napětí.Jak se mění intenzita světla, změní se odpor LDR, který mění napětí čtení analogovým kolíkem Arduino.Arduino porovná tuto hodnotu s prahem (v tomto příkladu 400).Pokud je místnost tmavá, LED se zapne jako noční lampa.Pokud je místnost jasná, LED zůstane mimo.

Senzory světla vs. senzory pohybu

Senzory světla vs. senzory pohybu se široce používají v systémech osvětlení a bezpečnosti.Ale liší se mnoha způsoby.

Faktor	Světlo Senzor	Pohyb Senzor
Primární funkce	Detekuje okolí Intenzita světla (Lux) a převádí ji na elektrický signál.	Detekuje pohyb objektů, lidí nebo zvířat v jeho snímání.
Pracovní Princip	Použití fotoelektrický efekt prostřednictvím komponent, jako jsou LDR, fotodiody nebo fototransistory.	Pracuje dál Technologie, jako je pasivní infračervená záření (PIR), ultrazvukové vlny nebo mikrovlnná trouba signály.
Výstupní signál	Poskytuje a spojitý analogový nebo digitální signál založený na úrovních světla.	Poskytuje ON/OFF nebo Spuštění signálu při detekování pohybu.
Typický Aplikace	Automatický Pouliční světlomety, nastavení jasu smartphonů, sledování sluneční energie, fotografie vystavení.	Zabezpečení Systémy, automatické dveře, řízení osvětlení založené na obsazenosti, poplachy vetřelců.
Výhody	Šetří energii od ovládání osvětlení na základě jasu;kompaktní a nákladově efektivní; Zlepšuje pohodlí.	Vylepšuje bezpečnost detekcí pohybu;široce používaný při automatizaci;snižuje zbytečné využití energie v neobsazených oblastech.
Nevýhody	Přesnost může být ovlivněn prachem, odrazy nebo překážkami;Pro pohyb není užitečné detekce.	Může dát falešné spouštěče způsobené domácími mazlíčky, stíny nebo šumem v životním prostředí;vyšší síla spotřeba než senzory světla.
Náklady	Obvykle Levné a snadno integrovatelné.	Obvykle, více drahé díky pokročilé detekční technologii.
Energie Účinnost	Velmi energetický efektivní, protože měří pouze jas.	Mírný účinnost;spotřebovává více energie pro neustálé sledování pohybu.
Případ nejlepšího použití	Ovládání osvětlení na základě podmínek den/noci nebo jasu.	Aktivace systémy pouze tehdy, když jsou přítomni lidé nebo objekty.

Závěr

Senzory Light nabízejí přesnost, pohodlí a úsporu energie v každodenním životě, ať už úpravy jasu obrazovky telefonu, napájení solárních panelů nebo ovládání inteligentního osvětlení.S různými typy senzorů určených pro specifické potřeby mohou zpracovávat úkoly od jednoduché detekce světla po vysoce citlivá vědecká měření.Při správném instalaci a používání přinášejí světelné senzory praktické výhody i dlouhodobou účinnost, což z nich činí důležitou součást dnešní technologie a budoucích inovací.
