Modul usměrňovače DD540N22K: Vysoce výkonné řešení pro přeměnu průmyslové energie
2024-12-06 1806

DD540N22K je vysoce výkonný diodový modul usměrňovače z Infineon Technologies, určený pro přeměnu průmyslové energie a řízení motoru.

Katalog

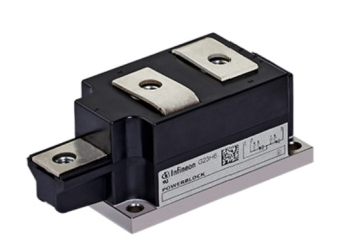

Přehled DD540N22K

The DD540N22K je vysoce výkonný modul na usměrňovače z Infineon Technologies, součástí řady DD540N.Je určen pro průmyslovou přeměnu a aplikace pro řízení motoru a nabízí vysokou spolehlivost a robustní výkon.Modul, známý pro manipulaci s velkými přepěťovými proudy a vysoké napětí, zajišťuje efektivní provoz s nízkými ztrátami energie.Díky jeho spolehlivému tepelnému řízení a široký rozsah provozních teplot je vhodný pro náročné průmyslové prostředí vyžadující nepřetržitý výkon vysoce výkonu.

Specifikace DD540N22K

Atribut produktu
 Parametry
Výrobce:
 Infineon
Kategorie produktů:
 Diodové moduly
Styl montáže:
 Namontujte šroub
Balíček / pouzdro:
 DD540
PROTIr - Reverzní napětí:
 2,2 kV
Konfigurace:
 Připojení řady - 2 diody
PROTIF - dopředný napětí:
 1,48 v
Minimální provozní teplota:
 - 40 c
Série:
 Dioda IGBT
Obal:
 Podnos
Značka:
 Infineon Technologies
Brána spouštěcí proud - IGT:
 40 Ma
Výstupní proud:
 540 a
Typ produktu:
 Diodové moduly
Podkategorie:
 Diskrétní a energetické moduly
Technologie:
 Si
Část # aliasy:
 SP001146460 DD540N22KHPSA2
Hmotnost jednotky:
 3,307 liber

DD540N22K Elektrické atributy

Elektrické atributy
 Zkratka
 Parametr
Periodische
Spitzensperrspannung se opakuje
maximální zpětné napětí
 PROTIRRM
 2200V
STOBSPITZENSPERRSPANNUNG
nerepetitivní Vrcholné zpětné napětí
 PROTIRSM
 2300V
Durchlabstrom-grenzeffekttivwert
maximum RMS na statusu
 IFrmsm
 900a
Průměr dauergrenzstrom
Aktuální proud
 IFavm
 540a
Stobstrom-Grenzwert
Přepěťový proud
 IFSM
 15000A (pro 8,3 ms)
Grenzlastintegra l2T-hodnota
 I2t
 250000a2S

Diagram obvodu DD540N22K

DD540N22K Circuit Diagram

Funkce a výhody DD540N22K

Funkce

• Schopnost vysokého přepětí: Vydrží přepěťový proud 15 000A, takže je dostatečně robustní pro prostředí s vysokým přechodným napětím.

• Pokročilá technologie střední energie (AMPT)

• Nízká doba zotavení zpětného zotavení: Zlepšuje to účinnost přepínání a snižuje ztráty výkonu během přepínacích operací.

• Široký teplotní rozsah: může pracovat v teplotách až o -40 ° C a až 150 ° C, což je všestranné v různých podmínkách prostředí.

• Vysoká spolehlivost: Navržena s průmyslovými materiály a konstrukcí, aby byla zajištěna dlouhodobou spolehlivost i v drsném prostředí.

Výhody

• Navrženo pro požadavky na vysokou přetížení a cyklování energie

• Vysoká stabilita blokování DC po celý život

• Schopnost vysokého přepětí, zejména pro hroty krátké mřížky

• Jeden dodavatel pro širokou škálu modulů napájecího bloku

Aplikace DD540N22K

• Osvědčení pro aplikace Drives

• Ostky pro UBS

• Nabíječky baterií

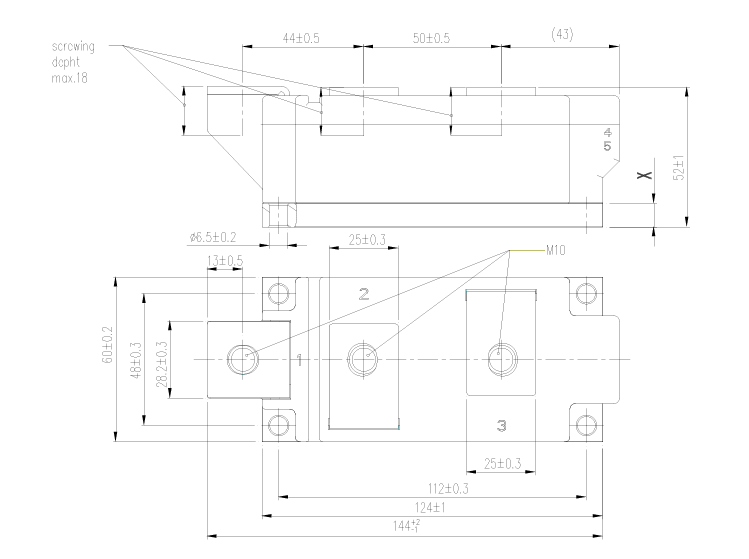

Schéma dimenze DD540N22K

DD540N22K Dimension Diagram

Ochrana a bezpečnost:

Ochrana nadměrného průměru: DD540N22K má vestavěnou nadproudovou ochranu, která chrání před poškozením proudových přepětí.

Termální správa: Jeho balíček je navržen tak, aby poskytoval efektivní tepelné rozptyl a zabránil přehřátí za kontinuálních nebo přechodných podmínek zatížení.

DataSheet PDF

Datové listy DD540N22K

DD540N22K.PDF

DD540N22K PDF - DE.PDF

DD540N22K PDF - FR.PDF

DD540N22K PDF - ES.PDF

DD540N22K PDF - IT.PDF

DD540N22K PDF - KR.PDF

O NáS Spokojenost zákazníků pokaždé. Vzájemná důvěra a společné zájmy. Společnost ARIAT TECH navázala dlouhodobé a stabilní partnerské vztahy s mnoha výrobci a zástupci. „Jednat se zákazníky na základě skutečných hodnot a stavět služby do centra pozornosti“, veškerá kvalita bude bez problémů zkontrolována a projde odborným
testováním. Nejvyšší poměr ceny a výkonu a nejlepší služby jsou naším trvalým závazkem.

Často kladené otázky [FAQ]

1. Jaké jsou klíčové rysy modulu usměrňovače DD540N22K?

DD540N22K nabízí schopnost vysokého přepětí (až 15 000a), nízkou dobu zotavení a široký provozní teplotu od -40 ° C do +150 ° C.Je navržen pro výkonnost vysoce relikovatelnosti v náročném průmyslovém prostředí a zajišťuje efektivní přeměnu energie s minimálními ztrátami.

2. jaké jsou typické aplikace pro DD540N22K?

DD540N22K se běžně používá v průmyslových systémech přeměny energie, motorových pohonech, nabíjecích baterií a nepřerušitelných napájecích zdrojích (UPS).Je ideální pro aplikace, které vyžadují manipulaci s velkými přepěťovými proudy a vysoké napětí, jako jsou střídavé motorové pohony a systémy obnovitelné zdroje energie.

3. jaký je maximální proud přepětí, který dokáže DD540N22K zpracovat?

DD540N22K vydrží maximální přepěťový proud 15 000a po krátkou dobu 8,3 ms, takže je vhodný pro prostředí s vysokým přechodným napětím a požadavky na cyklování energie.
