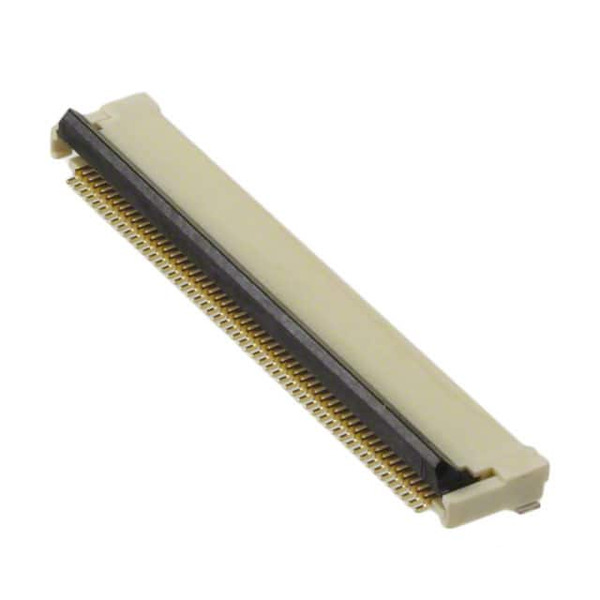

| XF2M-5415-1AH | |
|---|---|
| Part Number | XF2M-5415-1AH |
| Výrobce | Omron Electronics Inc-EMC Div |
| Popis | CONN FPC 54POS 0.5MM R/A |
| Dostupné množství | 26270 pcs new original in stock. Žádost o akci a nabídku |
| Datasheety | 1.XF2M-5415-1AH.pdf2.XF2M-5415-1AH.pdf3.XF2M-5415-1AH.pdf |
| XF2M-5415-1AH Price |
Požadavek na cenu a dobu trvání online or Email us: Info@ariat-tech.com |
| Technické informace XF2M-5415-1AH | |||
|---|---|---|---|
| Číslo součásti výrobce | XF2M-5415-1AH | Kategorie | Konektory, propojovací kabely |
| Výrobce | Omron Electronic Components | Popis | CONN FPC 54POS 0.5MM R/A |
| Balení / pouzdro | Tape & Reel (TR) | Dostupné množství | 26270 pcs |
| napìtí | 50V | Ukončení | Solder |
| Série | XF2M | stoupání | 0.020' (0.50mm) |
| Balík | Tape & Reel (TR) | Provozní teplota | -30°C ~ 85°C |
| Počet poloh | 54 | Typ montáže | Surface Mount, Right Angle |
| páření cykly | 20 | Materiál hořlavosti Rating | UL94 V-0 |
| zamykacím | Rotary Lock, Backlock | Materiál krytu | Liquid Crystal Polymer (LCP), Halogen Free |
| pouzdro Color | Natural | Výška nad Board | 0.083' (2.10mm) |
| Plochý typ Flex | FPC | Funkce | - |
| Konektory FFC, FCB Tloušťka | 0.30mm | Aktuální hodnocení (AMPS) | 0.5A |
| Materiál kontaktu | Copper Alloy | Kontakt Finish Tloušťka | 5.90µin (0.150µm) |
| Kontakt Finish | Gold | Typ konektoru / kontaktu | Contacts, Top and Bottom |
| Kabel na jednom konci | Tapered | Číslo základního produktu | XF2M |
| Pohon Materiál | Liquid Crystal Polymer (LCP), Halogen Free | Pohon Color | Black |
Model produktu
XF2M-5415-1AH
Úvod
Plošně montážní, rohový konektor flexibilního přednosníkového spojovacího kabelu (FPC)
Značka a výrobce
omron
Vlastnosti
Dvojice kontaktů, shora i zdola; Zamykací mechanismus typu rotary lock a backlock; Zmenšené koncové typy kabelů
Výkon produktu
Vysoká spolehlivost kontaktů; vhodný pro vysokorychlostní plošnou montáž
Technické specifikace
54 pozice; rozestup polítek 0.020" (0.50mm); terminace typu solder; tloušťka kabelu FFC/FCB 0.30mm; napěťová hodnocení 50V; proudová hodnocení 0.5A
Rozměry, tvar a balení
Výška nad plochou desky 0.083" (2.10mm); balení ve formě tapec a reel (TR)
Kvalita a spolehlivost
Odolnost proti požáru podle standardu UL94 V-0; zlatá obložka kontaktů s tloušťkou 5.90µin (0.150µm)
Výhody produktu
Vysoká přesnost návrhu; snadná použitelnost díky zamykacímu mechanismu rotary lock
Konkurenceschopnost produktu
Ergonomický zamykací mechanismus backlock; podpora přenosu vysokorychlostních signálů
Kompatibilita
Dodržuje běžné standardy FPC
Standardizační certifikace a soulad
Bezhalogenové materiály; soulad s environmentálními předpisy
Doba životnosti a udržitelnost
20 cyklů zamykání a odkládání
Skutečné oblasti aplikace
Spotřební elektronika; automobilové aplikace; průmyslové zařízení
